Horisontale vs. vertikale pumper: Forstå de viktigste forskjellene

Horisontale og vertikale pumper er to av de vanligste typene pumper som brukes i tilskjellige bransjer, fra vannbehandling og landbruk til produksjon. De betjener begge den primære funksjonen til å bevege væsker, men deres distinkte design, orienteringer og operasjonelle egenskaper fører til betydelige forskjeller i deres anvendelser og ytelse.

Hensikten med denne artikkelen er å utforske disse viktige distinksjonene, og gi en klar sammenligning av deres design, fordeler, ulemper og typiske brukssaker . Ved å forstå disse forskjellene, vil leserne være bedre rustet til å velge den mest passende pumpen for deres spesifikke behov, og sikre optimal effektivitet, pålitelighet og kostnadseffektivitet.

Hva er en horisontal pumpe?

EN horisontal pumpe er en type pumpe der Pumpeskaftet er orientert horisontalt . Denne designen er uten tvil den vanligste og gjenkjennelige pumpekonfigurasjonen. Væsken kommer inn i pumpen i midten av løpehjulet og slippes ut i rett vinkel til sugelinjen.

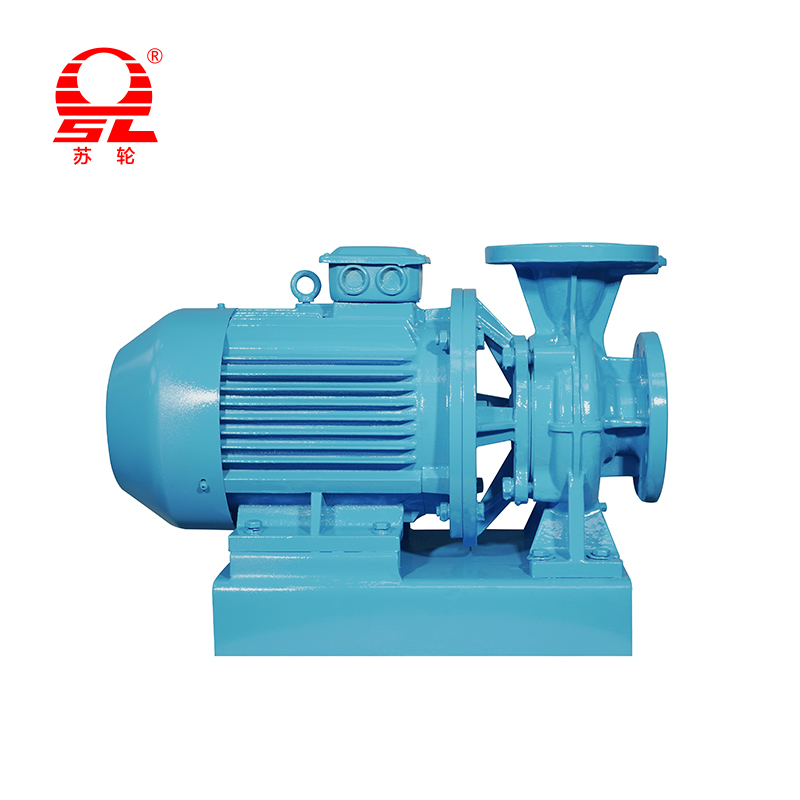

Et vanlig eksempel er Horisontal sentrifugalpumpe , som bruker en roterende løpehjul for å øke væskens hastighet og trykk. De er svært allsidige og mye brukt i applikasjoner som Vannforsyningssystemer, vanning, industriell væskeoverføring og kjemisk prosessering . Deres enkle design gir enkel tilgang til komponenter, noe som forenkler vedlikehold og reparasjon.

Hva er en vertikal pumpe?

EN vertikal pumpe er en pumpe der Pumpeskaftet er orientert vertikalt . Denne orienteringen gjør at pumpen kan installeres i et mindre fotavtrykk, noe som gjør den ideell for trange mellomrom. Pumpen kan være delvis eller fullstendig nedsenket i væsken.

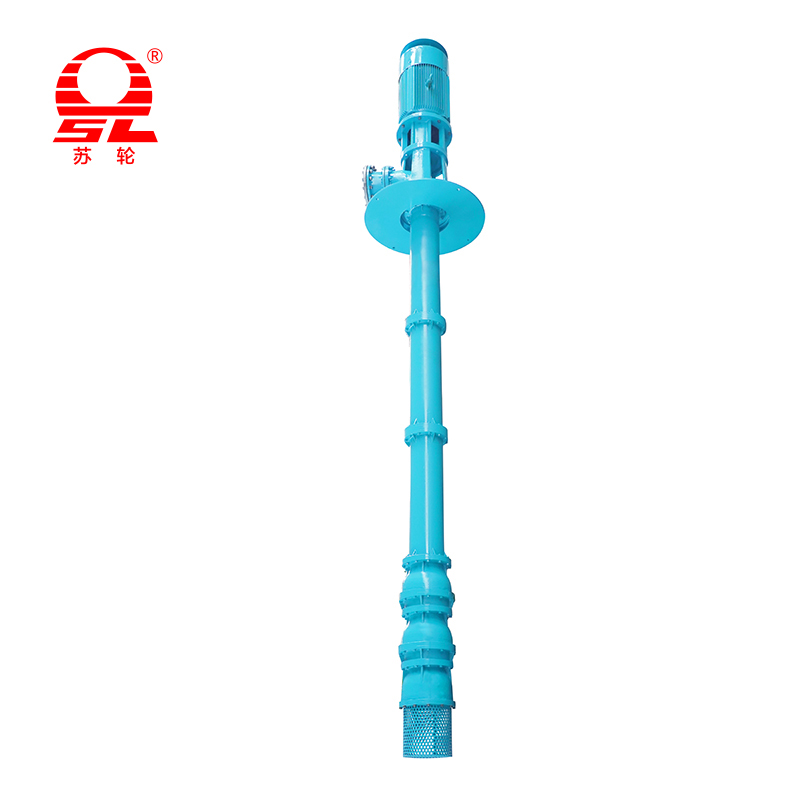

Et godt eksempel er Vertikal turbinpumpe , som ofte brukes i dype brønner eller sumper. En annen type er nedsenkbar pumpe , som er helt nedsenket i væsken. Vertikale pumper brukes ofte til applikasjoner der væskekilden er under bakkenivå, for eksempel Dyp brønnpumping, avløpsbehandling og brannsikringssystemer . Designet deres hjelper til med å løse problemer relatert til væsker med høy temperatur eller begrenset tilgjengelig plass.

Sentrale forskjeller mellom horisontale og vertikale pumper

Design og konfigurasjon: Den mest tydelige forskjellen er deres orientering. Horisontale pumper har en horisontal skaft og er vanligvis installert på en baseplate. Dette gjør dem enkle å få tilgang til, men krever større gulvplass. I kontrast, vertikale pumper har en vertikal skaft , med motoren montert over pumpen. Denne designen gjør at de kan bli nedsenket eller installert i en sump eller en grop, noe som reduserer fotavtrykket betydelig.

Plassbehov: Vertikale pumper er den klare vinneren for å spare plass. Fordi motoren deres er stablet på toppen av pumpen, har de mye mindre fotspor sammenlignet med horisontale pumper. Dette gjør vertikale pumper ideelle for installasjoner der gulvplass er begrenset, for eksempel i små planter eller pumpehus. Horisontale pumper Krev mer gulvplass for både pumpen og motoren, ettersom de er side om side.

Npsh (netto positiv sugehode): NPSH er trykket i sugport av en pumpe som er nødvendig for å unngå kavitasjon. Vertikale pumper er ofte designet for å være nedsenket i væsken, som gir et positivt sugehode og utmerket NPSH ytelse . Dette gjør dem egnet feller enpplikasjoner med lavt væskenivå eller de som håndterer væsker med høy temperatur nær kokepunktet. Horisontale pumper kan være mer utsatt for NPSH -problemer , ettersom de ofte trenger å plasseres under væskekilden for å sikre tilstrekkelig sugetrykk, noe som ikke alltid er mulig.

Installasjon og vedlikehold: Installasjon for horisontale pumper er generelt enklere og mindre sammensatt. De er lettere å jevne og samkjøre. Komponentene deres er lett tilgjengelige og lager Vedlikehold og reparasjon grei. Til vertikale pumper , kan installasjonen være mer kompleks, spesielt for dype brønn eller nedsenkbare typer, og ofte krever spesialisert løfteutstyr. Vedlikehold er også mer utfordrende, ettersom tilgang til løpehjulet og andre nedsenkede komponenter kan være vanskelig og tidkrevende.

Applikasjoner: Horisontale pumper er utrolig allsidige og er valget for et stort utvalg av applikasjoner, inkludert Vannforsyning, vanning og industriell væskeoverføring hvor en jevn flyt er nødvendig. Vertikale pumper Excel i spesifikke applikasjoner, spesielt de som involverer Lav-NPSH-forhold, dyp brønnpumping, avløpsbehandling , og andre scenarier der væskekilden ligger under pumpens beliggenhet. De er også mye brukt i Brannbeskyttelsessystemer ettersom de er pålitelige og ikke krever et eksternt grunningssystem.

Effektivitet og kostnad: De effektivitet Av begge pumpetypene kan være veldig høye, men det avhenger mer av den spesifikke utformingen og applikasjonen. Men, men horisontale pumper Har generelt en liten kant når det gjelder effektivitet for standard væskeoverføring, hovedsakelig på grunn av enklere design. Vertikale pumper Kan ha lavere effektivitet i noen tilfeller på grunn av den lengre akselen og lagerfriksjonen. Når det gjelder koste , The Opprinnelig kjøpesum av en horisontal pumpe er ofte lavere. Imidlertid når vi vurderer det totale driftskostnader , Vertikale pumper kan være mer økonomiske på lang sikt for spesifikke lav-NPSH-applikasjoner ved å unngå behovet for dyre modifikasjoner av sugesiden.

Parameter sammenligningstabell

Fordeler og ulemper

Horisontale pumper

Fordeler

• Enkelt vedlikehold: De primære komponentene er lett tilgjengelige, og forenkler rutinemessig vedlikehold, inspeksjoner og reparasjoner. Dette reduserer driftsstans og arbeidskraftskostnader.

• Høy effektivitet: For standardvæskeoverføringsapplikasjoner er horisontale pumper ofte mer effektive på grunn av en enklere og mer direkte strømningsbane.

• Allsidighet: De er svært allsidige og allment tilgjengelige i forskjellige størrelser og konfigurasjoner, noe som gjør dem egnet for et bredt spekter av applikasjoner.

• Lavere startkostnad: I mange tilfeller er de første kjøps- og installasjonskostnadene for en horisontal pumpe lavere sammenlignet med en vertikal pumpe med lignende kapasitet.

Ulemper

• Større fotavtrykk: De krever mer gulvplass, noe som kan være en betydelig begrensning i fasiliteter med begrenset plass.

• NPSH -problemer: De er mer utsatt for netto positive sughodeproblemer, som krever nøye installasjon og noen ganger en lavere plassering enn væskekilden for å forhindre kavitasjon.

• Ikke nedsenkbar: Horisontale pumper er ikke designet for å bli nedsenket i væsken, og begrenser bruken av dem i visse applikasjoner som dype brønner eller sumper.

Vertikale pumper

Fordeler

• Mindre fotavtrykk: Deres vertikale, stablede design krever betydelig mindre gulvplass, noe som gjør dem ideelle for installasjoner i trange rom.

• Bedre NPSH -ytelse: Ved å være nedsenket i væsken, har de iboende bedre NPSH-ytelse, noe som forhindrer kavitasjon og er avgjørende for å håndtere høye temperaturer eller flyktige væsker.

• Effektiv for spesifikke applikasjoner: De er ekstremt effektive for applikasjoner som dypbrønnpumping og drenering av sump, der væskekilden er under pumpen.

• Ingen grunning kreves: Når de er nedsenket, er de selvprimerende, og eliminerer behovet for eksterne grunningssystemer.

Ulemper

• Kompleks vedlikehold: Å få tilgang til nedsenkede komponenter kan være vanskelig og tidkrevende, noe som krever spesialisert løfteutstyr og økende vedlikeholdskostnader og driftsstans.

• Høyere startkostnad: Startkostnadene kan være høyere på grunn av deres spesialiserte krav til design og installasjon.

• Potensial for lavere effektivitet: Selv om det er svært effektivt i sine spesifikke applikasjoner, kan en vertikal pumpes effektivitet noen ganger være lavere enn en horisontalt pumpe i standard overføringsscenarier på grunn av lengre aksel og økt lagerfriksjon.

Velge riktig pumpe

Faktorer å vurdere

• Flythastighet og hodekrav: Bestem det nødvendige væskevolumet (strømningshastighet) og høyden den må løftes til (hode). Disse er grunnleggende for å dimensjonere enhver pumpe.

• Tilgjengelig plass: Evaluer det fysiske rommet som er tilgjengelig for pumpen og dens motor. Hvis gulvplass er begrenset, kan en vertikal pumpe være det eneste levedyktige alternativet.

• Fluidegenskaper: Tenk på hvilken type væske som skal pumpes (f.eks. Rent vann, avløpsvann, kjemikalier, væsker med høy temperatur). Dette vil påvirke materialvalg og pumpetype.

• Budsjett: Vurder de første kjøpskostnadene, installasjonskostnadene og langsiktige drifts- og vedlikeholdsutgifter.

Når skal du velge en horisontal pumpe Velg en horisontal pumpe når:

• Gulvplass er ikke en begrensende faktor.

• Væskekilden er på eller over pumpens beliggenhet.

• Enkel vedlikehold og reparasjon er en topp prioritet.

• Applikasjonen krever en allsidig, standard væskeoverføringsløsning.

Når du skal velge en vertikal pumpe Velg en vertikal pumpe når:

• Gulvplass er begrenset.

• Væskekilden er under pumpen (f.eks. Dyp brønn, sump).

• NPSH er en kritisk bekymring, for eksempel med høye temperaturvæsker.

• Pumpen må sendes for påføringen (f.eks. Drenering, avløpsvann).

Vedlikeholdstips for begge typer pumper

Generelle retningslinjer for vedlikehold

Uansett pumpetype, er konsistent vedlikehold avgjørende for lang levetid og effektivitet. EN Forebyggende vedlikeholdsplan bør alltid etableres, inkludert daglige, ukentlige og månedlige kontroller. Nøkkeloppgaver inkluderer:

• Visuell inspeksjon: Kontroller regelmessig for lekkasjer, uvanlige lyder og overdreven vibrasjon. Dette er ofte de første tegnene på et problem.

• Smøring: Forsikre deg om at alle lagre og bevegelige deler er riktig smurt i henhold til produsentens anbefalinger. Over-sprudlende kan være like skadelig som under-sprudlende.

• Ytelsesovervåking: Oppbevar en logg over viktige beregninger som for eksempel strømningshastighet, trykk og temperatur . En endring i disse avlesningene kan indikere et underliggende spørsmål.

• Kontroller tetninger og pakninger: Inspiser tetninger og pakninger for tegn på slitasje eller lekkasje og erstatt dem omgående for å forhindre tap av væsketap og systemskader.

• Renslighet: Hold pumpen og det omkringliggende området rent for å forhindre oppbygging av skitt og rusk som kan komme inn i pumpen og forårsake tresko eller skade.

Spesifikke tips for horisontale pumper

Utformingen av horisontale pumper gjør dem relativt enkle å vedlikeholde.

• Justering: Kontroller regelmessig og korriger justeringen av pumpen og motoren. Feiljustering er en vanlig årsak til vibrasjoner, for tidlig lagersklær og forseglingssvikt.

• Foundation and Baseplate: Forsikre deg om at pumpens baseplate og fundament er sikkert og nivå. Bevegelse eller et løst fundament kan føre til feiljustering og vibrasjon.

• NPSH: Vær nøye med sugesiden av pumpen. EN Tilstått sil or a delvis lukket ventil kan begrense strømmen og forårsake kavitasjon, noe som fører til støy og skade på løpehjulet.

Spesifikke tips for vertikale pumper

Å opprettholde vertikale pumper gir unike utfordringer på grunn av deres retning og beliggenhet.

• Skaft vinkelrett: Kontroller at skaftet er perfekt vinkelrett. Eventuell runout eller feiljustering kan forårsake overdreven vibrasjon og skade på lagrene.

• Bærende smøring: Vær nøye med på smøresystemet, spesielt for oljestyrte vertikale pumper. Motoren må være perfekt vertikal for å sikre at oljen smører lagrene riktig.

• Nedsenkede komponenter: For nedsenkbare eller dypbrønnspumper er vedlikehold mer komplisert ettersom pumpen må trekkes ut av væskekilden. Dette krever ofte spesialisert utstyr og kompetanse.

• Foundation and fuging: Forsikre deg om at pumpens grunnlag og fuging er solid og sikker. Et fast fundament er kritisk for å minimere vibrasjoner og forhindre strukturell skade på pumpen.
